特長

• ISO10380（2012年度版）柔軟性クラス1の要求事項に合格したチューブです。（8A～50A）
• 幅広い要求に対応できる汎用品です。
• 山谷均一の肉厚で偏肉がない為、繰り返しの耐久性に優れています。
• 耐圧、耐久性とも最高水準です。
• 一つ山形状によりチューブ首元のねじれを解消し耐久性をアップします。
• 用途：中圧用

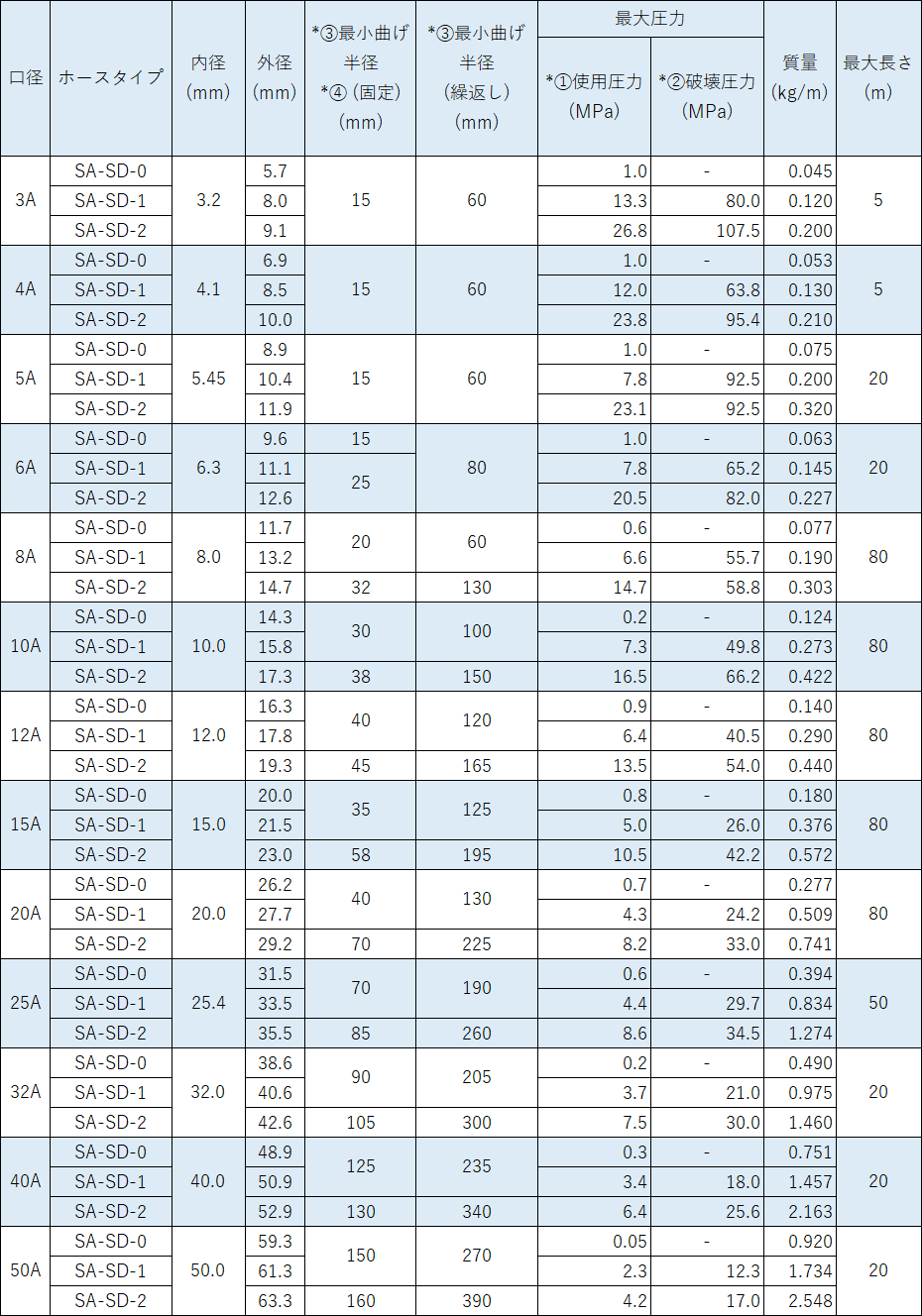

規格

• 口径：8A～50A

　　　　 ※8A未満の製作についてはご相談ください。

• 材質：チューブ … ステンレス鋼（SUS304/SUS316L）

　　　　 ブレイド … ステンレス鋼（SUS304）


*①1重ブレイド付フレキの使用圧力は、常用における計算値です。

      2重ブレイド付フレキの使用圧力は、破壊圧力の1/4の数値です。

      裸チューブの使用圧力は、直管状態で加圧した後に圧力を除き、残留伸びが0の時の圧力を表示。

*②破壊圧力は実験値です。（常温時）

*③最小・繰返し曲げRについて、ISO10380の数値に準ずるか、それ以下の数値とします。
