TX-10005 ENW型（排气用途的非焊接伸缩接头）
- 口径：Ω型波纹管 50A～900A
2层大口径 伸缩接头波纹管 1000A～1200A
特殊用途
环形高波纹管 300A～900A - 材质：波纹管材质
SUS304, SUS316L, SUS321
法兰材质
SS / SUS
 |
 |
 |
|
波纹管 50A～250A S・L型 300A～600A S型 |
特殊波纹管 300A～600A S型 1000A～1200A S・L型 |
波纹管 650A～900A S型
特殊波纹管 300A～600A L型 650A～900A S・L型 |
口径 材质
| Ω型波纹管 50A～900A 2层大口径 伸缩接头波纹管 1000A～1200A 特殊用途 环形高波纹管 300A～900A |
波纹管材质 SUS304 / SUS316L / SUS321 法兰材质 SS / SUS |
压力５K型

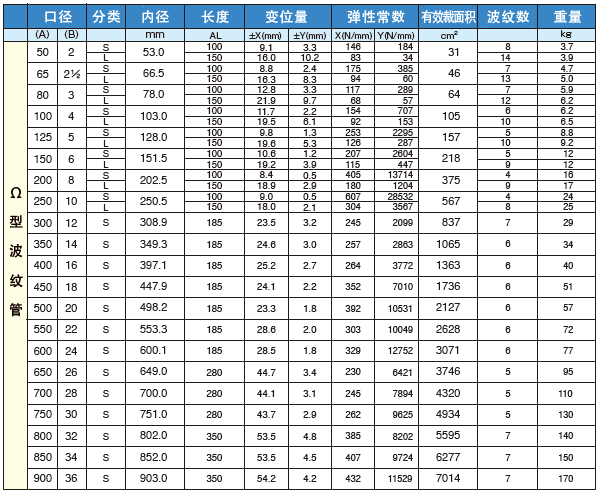

＜波纹管＞ 50A～900A Ω型波纹管

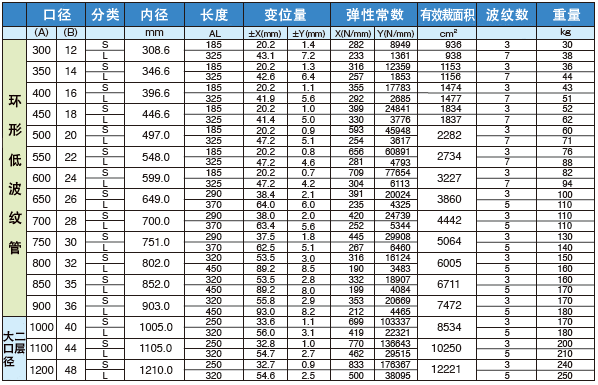

＜特殊波纹管＞ 300A～900A 环形高波纹管 1000A～1200A 2层大口径 伸缩接头波纹管
＊重量不含内筒的重量。为了改良，规格及外观可能变更。
①变位量是根据EJIMA计算。（条件；常温，3000次）
②变位量X和Y不同时作用。表示X,Y分别的容许范围。
