TF-20000 【普通排管、用于冷温水】 JIS10K
・增加了软管的有效长度，便于振动、反复变位处的排管
・与内部流体的接触部分材质均为不锈钢（标准SUS304）
- 口径：20A～300A
- 材质：①软钢（100A以下为SWRM6K）
②碳钢（镀锌）
③④⑤・・・不锈钢
法兰型 非焊接型
型号：NW（加强型欧米茄软管）

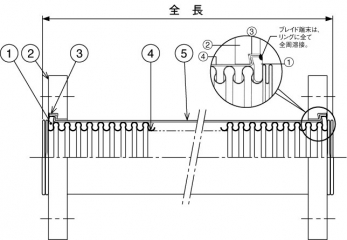

构造
软管与标准法兰采用非焊接组装，法兰可任意转动
安装时的注意事项
需均匀拧紧两端的螺栓，避免局部拧紧
| 编号 | 名称 | 材质 | 个数 | 摘要 |
|---|---|---|---|---|
| ① | 分割圆环 | SWRM6K | 2 | 镀锌 |
| ② | 法兰 | SS400 | 2 | JIS10K连接用（镀锌） |
| ③ | 网套压环 | SUS304 | 2 | |
| ④ | 波纹管 | SUS304 | 1 | 加强型欧米茄管 |
| ⑤ | 网套 | SUS304 | 1 | 1层网套 |
