TF-9700
・专为FUN COIL系统开发的软管
・无需维护
・连接接头轻巧便捷，便于排管施工
- 口径：20A～25A
- 材质：①⑦ CAC406(BC6)
②③④ 碳钢
⑤⑥ 不锈钢
用于FUN COIL非焊接型
型号：MT（Metal Touch） 实用新案No.53-1301012

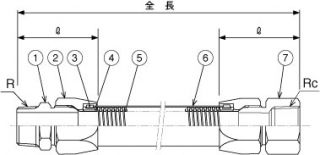

构造
・在波纹管端部的直管部分套入螺母
・拧紧接头后，波纹管端部与接头的金属面直接接触，形成密封部
・螺母与波纹管非焊接组装
| 编号 | 名称 | 材质 | 个数 | 摘要 |
|---|---|---|---|---|
| ① | 公接头 | CAC406（BC6） | 1 | |
| ② | 螺母 | SUM23 | 2 | 镀锌 |
| ③ | 外圈 | SS400 | 2 | 镀锌 |
| ④ | 内圈 | SS400 | 2 | 镀锌 |
| ⑤ | 波纹管 | SUS304 | 1 | |
| ⑥ | 网套 | SUS304 | 1 | 1层网套 |
| ⑦ | 母接头 | CAC406（BC6） | 1 |
| 型号 | 口径A (mm) | 螺纹规格 | 全長(mm) |
|---|---|---|---|
| TF-9720 | 20A | R,Rc 3/4 | 61.5 |
| TF-9725 | 25A | R,Rc 1 | 69.0 |
